製品Q&A 充填材/裏層材

Low Polymerization Shrinkageの頭文字をとって名付けられた三井化学（株）により開発された低重合収縮モノマーです。

バルクベースの重合収縮率は2.6％～2.8％です。
バルクベースはフロータイプのコンポジットレジンにも拘わらず、フィラー添加量の多いペーストタイプと比較しても小さい値を示します。

重合収縮率は乾式密度計を使用し、ペーストの硬化前後の体積から算出しています。
自社データ

ハイフローはⅠ級窩洞に、ミディアムフローはⅡ級窩洞に適しています。

すりガラスの様な乳白色です。

ほとんどありません。
通常のコンポジットレジンと同程度の遮蔽性です。

窩洞の色調が濃い場合はオペーシャスボディ色との併用（例えばファンタジスタOA2、OA3など）をお奨めします。

使用できません。
最表層は、通常のコンポジットレジンをご使用ください。

あります。
対アルミニウムで約240％です。

光照射は下記の条件を目安に照射してください。

※

従来型ハロゲン：例えばJETライト3000（（株）モリタ）
高出力ハロゲン：例えばオプチラックス501（カボデンタルシステムズジャパン（株））
プラズマアーク：例えばフリッポ（（株）ジーシー）
LED：例えばペンキュアー2000（（株）モリタ製作所）
JIS T 6514：2013に準拠して実施
自社データ

当社の従来容器（メタフィル Flo）の1.5mLと比べ、1.6倍以上の2.5mLです。
大型の容器にすることで、コストパフォーマンスを高めています。

使用できません。
バルクベースのペーストがストレスなく押し出せる最も細いニードルが19Gです。

容器の押し棒に目印があり、その部分までペーストを押し出せます。

接着性はありません。

当社独自の親水性重合開始剤が含まれており、水分が存在する歯質表面からも確実に重合させることができます。それにより、良質な樹脂含浸層を形成します。

光照射は下記の条件を目安に照射してください。

※

従来型ハロゲン：例えばJETライト3000（（株）モリタ）
高出力ハロゲン：例えばオプチラックス501（カボデンタルシステムズジャパン（株））
プラズマアーク：例えばフリッポ（（株）ジーシー）
LED：例えばペンキュアー2000（（株）モリタ製作所）
JIS T 6514：2013に準拠して実施
自社データ

約3μm（樹脂含浸層は、約1μm）です。

接着します。
当社独自の重合開始剤の効果により、う蝕影響象牙質にも健全象牙質と同じように接着します。当社で調べた微小引張り接着強さ（μTBS）は下表のとおりです。

※

カリエスディテクター( クラレノリタケデンタル（株）) で淡ピンク～ピンクに染まる部位

微小引張接着強さ（37℃水中24時間浸漬後）
自社データ

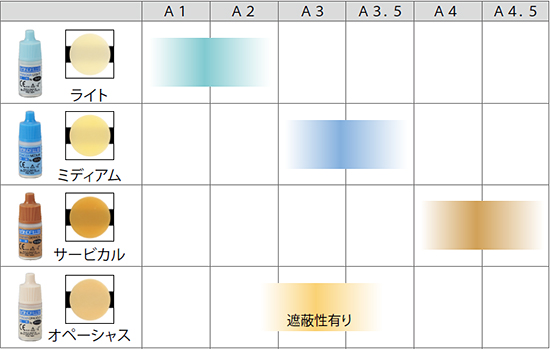

「粉材（マルチ）」と「粉材（オペーシャス）」があります。
ボンドフィルＳＢプラスの粉材３種（ライト/ミディアム/サービカル）」は１色で幅広い色調に対応できる「粉材（マルチ）」に統合しました。
遮蔽性が必要な症例には「粉材（オペーシャス）」をご使用ください。

充填材として特化させるため、有機質複合フィラーを配合し、耐摩耗性を研磨性を向上させました。

互換性はありません。
「ボンドフィルＳＢⅡ」は専用の「液材」と「粉材」および「キャタリストＶ」を組み合わせてご使用ください。

必要ありません。
歯面清掃後、エナメル質・象牙質兼用の「ティースプライマー」を歯質に塗布し、２０秒後に感想するだけで前処理が完了します。

接着します。
「ティースプライマー」はｐＨ値が３程度と比較的マイルドな脱灰力にも関わらず、エナメル質に対しても優れた接着性を示します。

エナメル質・象牙質共に約２０秒です。

使用できます。
ご使用の際には、必ず添付文書等をお読みの上、正しくお使いください。

各被着面に応じた前処理が必要です。
被着面を研削またはアルミナサンドブラスト処理をした後、下記に従って前処理をしてください。歯質が混在している場合には、各種プライマーを使用する前に、歯質に「ティースプライマー」処理を行ってください。

「液材」３滴に対し、「キャタリストV」を１滴の割合で混合してください。

調整後３分以内に使用を終了してください。
活性化液は調製直後から時間の経過と共に活性が低下し硬化待ち時間が長くなるので、調製から３分以上経過した活性化液は使用せずに廃棄してください。

歯科用カーバイドバー（１２枚刀～３０枚刀）か、ダイヤモンドポイント（超微粒子タイプ）をおすすめします。

白色タイプのシリコーンポイントをおすすめします。

必須ではありません。硬化待ち時間を短縮させたい場合に２０秒後光照射^※１※２してください。

※1

  LED照射器：光量１０００W/cm²以上、例えば「ペンキュアー２０００」
［製造販売元］：株式会社モリタ製作所

※2

  ハロゲン照射器：光量４００W/cm²以上、例えば「ＪＥＴライト３０００」
［製造販売元］：株式会社モリタ

尚、光照射の有無による接着強さや曲げ特性などへの影響はありません。

光照射を行わない場合は５分、光照射を行った場合は３分です。
但し、完全硬化を待つ場合は、翌日以降の研磨操作をおすすめします。

「ボンドフィルＳＢⅡ」と接着しない樹脂製ストリップス（ポリエステルやＰＥＴ製など）は使用できます。金属製のストリップスは接着するので、「ウォッシャブル セップ」等の分離材を塗布してから使用してください。

追加築盛できます。
硬化体が残っている場合には、表面を一層研削した後、前処理なしで直接追加築盛が出来ます。
硬化体が残っていない場合には歯面清掃後、再度前処理を行ってから「ボンドフィルＳＢⅡ」を充填してください。

混和法では使用できません。
「ボンドフィルＳＢⅡ」は筆積法に特化して設計しています。

使用できます。
「ボンドフィルＳＢⅡ」の被膜厚さは約１００μｍですので、再装着などの保持形態が取りにくい修復物の接着に適しています。
但し、筆積操作を開始した時点から重合が始まりますので被着面への移送後は速やかに圧接を行ってください。
尚、光照射を行う場合は余剰セメントを除去してから行ってください。

下表を参考にしてください。
